目前工業(yè)廠房防水的問(wèn)題，是讓大家非常頭疼的問(wèn)題，其實(shí)之所以會(huì)出現(xiàn)漏水現(xiàn)象，主要是之前做防水的時(shí)候，有所疏漏，那在做工業(yè)廠房防水的時(shí)候，我們都應(yīng)該注意些什么呢？
鋪設(shè)水泥砂漿找平層
1) 按設(shè)計(jì)找平層為1∶3水泥砂漿，厚20 mm。該工程面積大，設(shè)5 m×5 m分格縫，縫寬20 mm，分格縫設(shè)在板的端縫處，每個(gè)分格縫的砂漿一次性鋪筑完成，表面二次壓光。砂漿鋪筑完成后及時(shí)進(jìn)行灑水養(yǎng)護(hù)，分格縫內(nèi)嵌填密封膠。
2) 在基層與凸出屋面結(jié)構(gòu)(如女兒墻、變形縫、立墻、墻柱等)的連接處，及基層的轉(zhuǎn)角處(如落水口、檐口、天溝等)均應(yīng)做成半徑不小于50 mm的圓弧。
3) 檢查找平層的質(zhì)量。
a.平整度用2 m 直尺檢查，縫隙不大于5 mm，且是平緩的變化，每米長(zhǎng)度內(nèi)縫隙不多于一處。
b.找平層的排水坡度應(yīng)符合設(shè)計(jì)要求，以保證排水順暢。
c.表面應(yīng)光滑干凈，大于2 mm的尖物應(yīng)去掉，使基層牢固平整，無(wú)裂縫、空鼓、松動(dòng)、鼓包、掉砂。
d.基層含水率應(yīng)不大于9 %(可用專用儀器檢測(cè))。滿灌SBS改性瀝青防水卷材
1) SBS改性瀝青防水卷材具有以下優(yōu)勢(shì)：
a. 優(yōu)良的耐熱度、低溫柔度；
b. 可形成高強(qiáng)度的防水層，耐穿刺、耐撕裂,耐硌傷；
c. 優(yōu)良的延伸性，承受基層裂縫能力強(qiáng)；
d. 在低溫環(huán)境中仍能保持優(yōu)良性能，即使寒冷氣候仍可施工；
e. 可熱熔施工，搭接縫的密封性可靠。

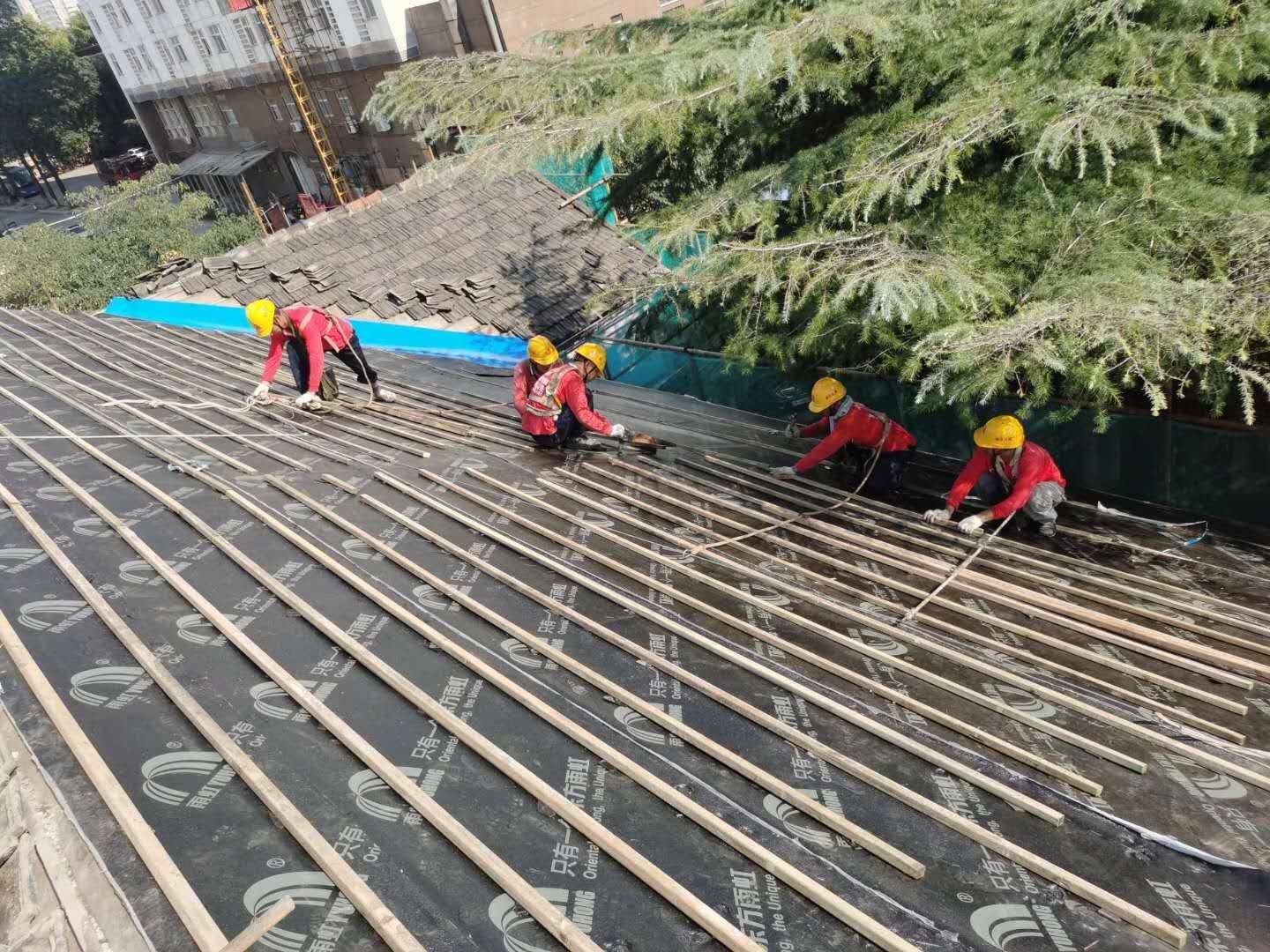

2) 基層處理：將基層清掃干凈，保持平整干燥，刷一層改性瀝青防水涂料(已稀釋)作基層處理劑，以增強(qiáng)卷材與基層的粘結(jié)力。
3) 大面積鋪貼卷材前，先在水落口、管道根部、天溝部位做附加層，附加層用卷材剪成合適的形狀貼入水落口或管道根。天溝采用滿粘法，盡量減少接頭，接頭粘好后，裁100 mm 寬的卷材進(jìn)行加固粘貼。
4) 大面積鋪貼卷材施工，先彈鋪貼基準(zhǔn)線，以A，B區(qū)為界分兩個(gè)施工段，按平行于A軸～F軸(屋脊方向)進(jìn)行鋪貼，從后向前推進(jìn)，邊烘烤邊向前滾動(dòng)卷材，用壓輥壓實(shí)，排除卷材與基層間的空氣。卷材搭接時(shí)，縱橫搭接長(zhǎng)度均為100 mm ，搭接縫與流水方向一致。
5) 女兒墻立面處卷材應(yīng)壓入凹槽內(nèi)，用密封膠壓縫填槽進(jìn)行封閉。
鋪設(shè)聚苯乙烯擠塑泡沫塑料保溫隔熱板
改性瀝青防水卷材完工后，鋪設(shè)聚苯乙烯擠塑泡沫保溫隔熱板，聚苯乙烯擠塑泡沫板具有憎水性、吸水率小、施工方便等良好特性，鋪貼時(shí)隨刮粘結(jié)劑隨鋪聚苯乙烯泡沫板，板縫盡量擠緊，鋪完后立即用防水涂料封縫，盡量減少雨水浸入保溫層內(nèi)，使保溫層也起到一道防水層作用。
鋪設(shè)石油瀝青防水層一道
保溫層鋪設(shè)完畢后，在其表面涂刷一道350號(hào)石油瀝青防水層，對(duì)保溫板起防水保護(hù)作用，防水層均勻涂刷，不得漏刷漏涂，與保溫板粘貼牢固，表面平整，沒(méi)有流淌、皺折、鼓泡等缺陷。保溫板縫要涂滿封密。坡度要符合設(shè)計(jì)要求。
澆筑鋼筋細(xì)石混凝土剛性保護(hù)層
40 mm厚C30細(xì)石混凝土剛性防水層施工中設(shè)置分格縫，分格縫留在屋面板的支承端，間距為5 m×5 m，在混凝土中的上部配置Φ4@150雙向鋼筋網(wǎng)片，鋼筋網(wǎng)片在分格縫處斷開。混凝土水灰比控制在0.55以內(nèi)，用平板振動(dòng)器振搗密實(shí)，混凝土收水后要進(jìn)行二次壓光，以封閉混凝土
中的毛細(xì)孔，提高其抗?jié)B性。待混凝土達(dá)到一定強(qiáng)度后取出分格條，將分格縫清理干凈，用密封膏嵌縫。
管理員
該內(nèi)容暫無(wú)評(píng)論
